O-renkaan valintaopas
[12.5.2025]|Kirjailija: Xiamen Jinshun Sealing Technology Co., Ltd. Annie Xu
O-rengasominaisuudet
● Vaatii vähän asennustilaa: O--renkaan kiinnitysalueen muoto ja rakenne voidaan suunnitella erittäin yksinkertaiseksi, jolloin kokoonpano on pienikokoinen ja kevyt.
● Helppokäyttöinen: O--renkaan muotoa ja asennusaluetta voidaan yksinkertaistaa huomattavasti, mikä tekee sen asentamisesta ja poistamisesta helppoa.
● Laaja valikoima sovelluksia: Sopivat kumimateriaalit voidaan valita sovellusvaatimusten mukaan, mikä takaa vakaan tiivistyksen nesteissä, kuten vedessä, öljyssä, ilmassa, kemikaaleissa ja erilaisissa kaasuissa.
● Runsas valikoima: Saatavilla on standardoituja kumimateriaaleja, jotka sopivat täysin erilaisiin sovelluksiin, laaja valikoima kokoja, mikä tekee valinnasta ja saatavuudesta helppoa.
Tiivistysperiaate
O-rengas on puristustiiviste. Sen toimintaperiaate perustuu tiivistyselementin puristamiseen tai venyttämiseen komponenttien yhdistelmällä, mikä aiheuttaa elastista muodonmuutosta ja kosketuspainetta tiivistyspintaan, jolloin saadaan aikaan tiivistys. Tiiviste on tehokas, kun kosketuspaine on suurempi kuin suljetun väliaineen sisäinen paine; tiiviste epäonnistuu, kun kosketuspaine on pienempi kuin suljetun väliaineen sisäinen paine.
O-renkaiden valinta ja käyttö
O{0}}renkaita valittaessa huomioon otettavat tekijät
O-rengastiiviste
Ekstruusioväli
Uran puristusrako g, johon O--rengas on asennettu (kuten vasemmassa kuvassa), määräytyy nesteen paineen, kumin kovuuden sekä reiän ja akselin välisen välyksen mukaan. Yleensä mitä korkeampi nestepaine on, sitä pienempi on tarvittava suulakepuristusrako g. Jos suulakepuristusrako g on liian suuri, O--rengas saattaa puristua tai jopa vaurioitua, mikä lopulta johtaa tiivisteen rikkoutumiseen.

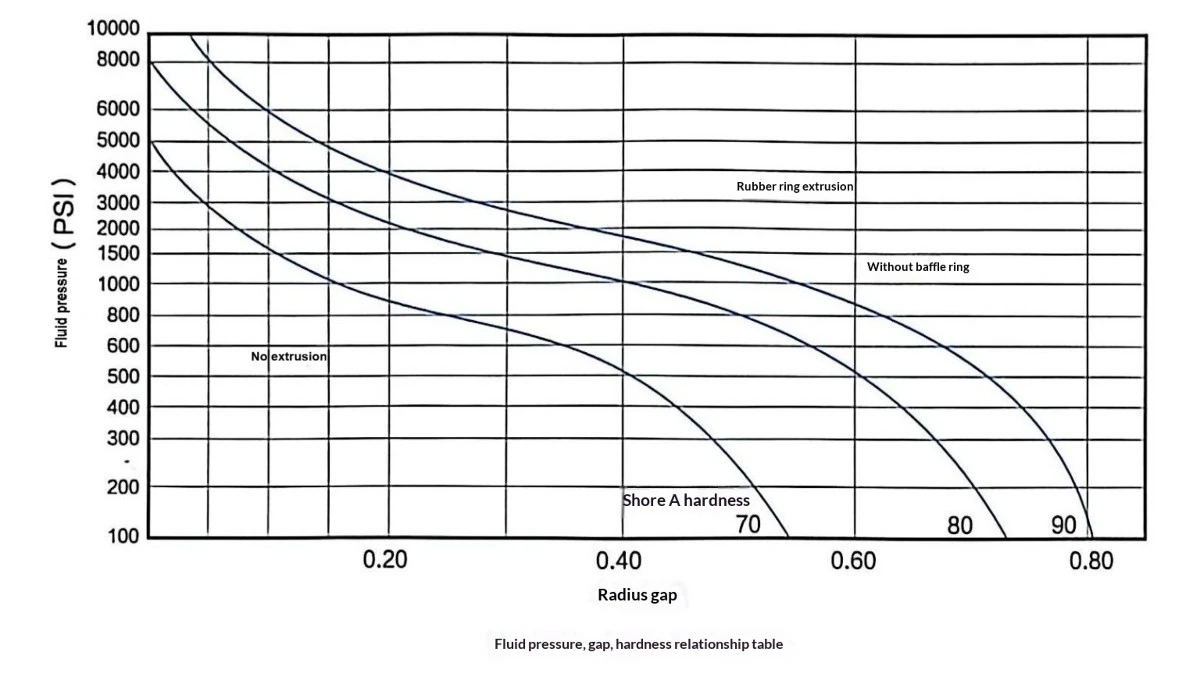

Rutiininomaisissa suunnitteluprosesseissa reiän ja akselin liitospintojen vaurioitumisen estämiseksi liikkeen aikana tarvitaan usein suurempi välys. Joten kuinka voidaan sovittaa yhteen reiän ja akselin sovitusvaatimukset tarpeeseen estää O-renkaan pursotus? Mitä tulee suulakepuristusvälykseen, alla olevassa kuvassa on esitetty toistettujen kokeiden tulokset nestepaineen, kumin kovuuden ja ekstruusiovälyksen eri parametreilla. Tätä voidaan käyttää viitteenä raivauksen suunnitteluprosessin aikana.
O-johtimen halkaisijan puristussuhteen asettaminen
Kun O--rengas asennetaan uritettuun kokoonpanoon, siihen tulee kohdistua tietty määrä puristusta, jota kutsutaan puristusmääräksi. Puristusmäärä vaihtelee sovelluksen ja poikki-halkaisijan mukaan. Laskentamenetelmä on esitetty alla olevassa kuvassa.
Suositeltu kumin täyttösuhde poikkileikkauksen mitoille- on 75 % (suunnittelutavoite), mutta enintään 90 %. Poikkileikkauksen mittojen-laskentamenetelmä on esitetty alla olevassa kuvassa.
Sisähalkaisijan{0}}esijännityssuhteen asettaminen
Riittävän kosketuspaineen varmistamiseksi O--renkaan kosketuspintaan, kun se asennetaan akselin uraan, O--renkaan sisähalkaisija on usein suunniteltu hieman pienemmäksi kuin akselin, jotta O--renkaalla on tietty venymä. Venytysnopeus ja laskentatapa on esitetty alla olevassa kuvassa.
Ura akselissa O{0}}renkaan esijännitysaste
| O-renkaan sisähalkaisija d1/mm | y max / % |
| 4.87-13.20 | 8 |
| 14.0-38.7 | 6 |
| 40.0-97.5 | 5 |
| 100-200 | 4 |
| 206-250 | 3 |
| 258-400 | 3 |
| 412-670 | 2 |
Ulkohalkaisijan esipuristussuhteen-asetus
O--rengas on asennettu reiän uraan ja sen kosketuspinnalla on tietty kosketuspaine. Usein O--renkaan ulkohalkaisija suunnitellaan aukkoa suuremmiksi, joten O--renkaalla on tietty puristus. Esipakkausnopeus ja laskentamenetelmä näkyvät alla olevassa kuvassa.
Ura O-renkaassa esipuristussuhde-
| O-renkaan sisähalkaisija d1/mm | k max / % |
| 3.75-10.0 | 8 |
| 10.6-25 | 6 |
| 25.8-60 | 5 |
| 61.5-125 | 4 |
| 128-250 | 3 |
| 258-670 | 2 |
Urasuunnittelusuosituksia O-rengasliitososille
1. Viisteiden esittely: Oikea urasuunnittelu voi eliminoida mahdolliset vauriot ja tiivistevauriot asennuksen alusta alkaen. Koska O--renkaat puristuvat asennuksen aikana, O--renkaan kosketuspinnan tulee olla asennuksen aikana kohtuullinen viiste tai pyöristys.
Viisteen pituus Z O-renkaan poikkileikkauksen-halkaisijaan liittyvänä parametrina on lueteltu alla olevassa taulukossa.
Tuo viisteen mittataulukko
| Sisääntulokulman vähimmäispituus (Zmin) | O-renkaan poikkileikkauksen halkaisija-d2 | |
| 15 astetta | 20 astetta | |
| 2.5 | 1.5 | Pienempi tai yhtä suuri kuin 1,78 |
| 3.0 | 1.5 | Pienempi tai yhtä suuri kuin 2,62 |
| 3.5 | 2.5 | Pienempi tai yhtä suuri kuin 3,53 |
| 4.5 | 3.5 | Pienempi tai yhtä suuri kuin 5,33 |
| 5.0 | 4.0 | Pienempi tai yhtä suuri kuin 6,99 |
| 6.0 | 4.5 | Suurempi tai yhtä suuri kuin 6,99 |
Tuodun viisteen pinnan karheus on: Rz pienempi tai yhtä suuri kuin 4,0 um Ra pienempi tai yhtä suuri kuin 0,8 um
2. Pinnan karheus: Paineen ja elastisen voiman alaisena O--rengas kiinnittyy tiukasti tiivistettyyn pintaan nestetiivisteen aikaansaamiseksi. Tiivistetyn pinnan tulee täyttää tietyt perusvaatimukset. Yleensä tiivistetyssä pinnassa ei saa olla uria, naarmuja, samankeskisiä tai kierteisiä työstöjälkiä. Dynaamisille tiivisteille pintavaatimukset ovat korkeammat kuin staattisille tiivisteille. Suositellut urien pinnan karheusvaatimukset on esitetty alla olevassa taulukossa:
Urien ja vastakkaisten osien pinnan karheus (yksikkö: μm)
| Pinta | Sovellus | Stressitilanne | Pinnan karheus | |
| Ra | Ry | |||
| Kaivan pohja ja sivuseinät | Staattinen tiiviste | Ei vuorottelua, ei pulssia | 3.2(1.6) | 12.5(6.3) |
| Vuorotteleva tai pulssi | 1.6 | 6.3 | ||
| Dynaaminen tiiviste | 1.6(0.8) | 6.3(3.2) | ||
| Liittyvät pinnat | Staattinen tiiviste | Ei vuorottelua, ei pulssia | 1.6(0.8) | 6.3(3.2) |
| Vuorotteleva tai pulssi | 0.8 | 3.2 | ||
| Dynaaminen tiiviste | 0.4 | 1.6 | ||
| Viistetyt pinnat | 3.2 | 12.5 | ||
Huomautus: Suluissa olevat arvot koskevat sovelluksia, jotka vaativat suurta tarkkuutta.
O-renkaan käyttöä koskevat varotoimet
① Kun liitososissa on tinkimättömät terävät kulmat ja kierteet, O--rengas tulee suojata asennuksen aikana, esimerkiksi käyttämällä asennuskiinnittimiä tai suojakiinnikkeitä.
② Kun asetat O--rengasta uraan, on varottava O--renkaan vääntymisestä asennuksen aikana.
③ Kun asennat O--rengasta, sopivaa tiivistevoiteluainetta voidaan levittää uraan tai O-renkaaseen.
④ Periaatteessa O{0}}renkaita ei saa käyttää uudelleen.
⑤ Pidä liitososat ja asennusprosessi puhtaina. Älä käytä puhdistusnesteitä tai bensiiniä estääksesi O-renkaan turpoamisen.
O-säilytystä koskevat varotoimet
① Lämpötila: Ihanteellinen säilytyslämpötila on 5 astetta ~ 25 astetta. Vältä lämmönlähteitä ja suoraa auringonvaloa. Kun olet poistanut tiivisteet matalissa-lämpötiloissa, aseta ne 20 asteiseen ympäristöön pehmenemään ennen käyttöä.
② Kosteus: Varastoympäristön kosteuden tulee olla alle 70 %. Vältä liiallista kosteutta tai kuivuutta ja estä kondensoitumista.
③ Valo: Vältä suoraa auringonvaloa ja voimakkaita keinotekoisia valonlähteitä, jotka sisältävät ultraviolettisäteitä. UV-suojattu pakkaus tai valonpitävä-pakkaus on ihanteellinen.
④ Säteily: Vältä ionisoivaa säteilyä, joka voi vahingoittaa tiivisteitä.
⑤ Happi ja otsoni: Kumituotteita ei saa altistaa virtaavalle ilmalle. Tämä voidaan saavuttaa varastoimalla niitä ilmatiiviissä pakkauksessa tai muilla tavoilla.
⑥ Muodonmuutos: Tiivisteet tulee asettaa vapaaseen tilaan niin paljon kuin mahdollista välttäen venymistä, puristamista tai muita muodonmuutoksia. Jos tilapäistä muodonmuutosta tapahtuu kuljetuksen vuoksi, anna niiden palautua vapaasti jonkin aikaa. (Automaattisissa kokoonpanolinjoissa käytettäville tiivisterenkaille muodonmuutosta koskevat vaatimukset ovat korkeat ja pakkaamisen, kuljetuksen ja varastoinnin vaatimukset myös korkeammat. Ilmoita yrityksellemme etukäteen ja keskustele kanssamme pakkaus- ja kuljetustavoista.)
⑦ Kosketus kiinteiden tai{0}}puolikiinteiden materiaalien kanssa: Kumituotteet eivät saa joutua kosketuksiin liuottimien, öljyjen, rasvojen tai muiden puoli{1}}kiinteiden materiaalien kanssa, joita ei ole hyväksytty kosketukseen, kuten erityyppisten silikoniöljyjen, bensiinin, happamien tai emäksisten nesteiden, ABS-muovin jne. kanssa (ellei valmistajan alkuperäisessä pakkauksessa toisin mainita).
O-renkaan ulkoasun laatustandardit
GB/T3452.2 ja ISO3601-3 standardit määrittelevät kriteerit kumisten O-renkaiden ulkonäön laadun arvioimiseksi, määrittelevät ja luokittelevat pintavirheet sekä määrittävät näiden vikojen suurimmat sallitut rajat.
